铝合金标准风刀产品图-web.jpg   不锈钢标准风刀产品图-web.jpg

纳克斯(Nex Flow)标准风刀,通过吹出一面气幕,主要用于气幕隔离的用途。


1.Nex Flow标准风刀工作原理:标准风刀工作原理-web.jpg

     如图,压缩空气进(A)入标准风刀后,通过厚度仅为0.05毫米的条型窄缝,形成气流薄片(C)高速吹出。通过科恩达效应原理,此薄片气幕将引流30倍左右的环境空气(B)和(D),两部分气流汇聚在一起,向下方吹出,形成一面薄薄的高强度、大气流的气幕。






工作原理动画视频:




2.Nex Flow标准风刀材质

    纳克斯(Nex Flow)标准风刀的制造材质为铝合金或不锈钢,铝合金风刀在制造工艺上全部经过抗氧化电镀处理,其抗腐蚀能力大大提高。对于200摄氏度以上的高温及高腐蚀场合, 则应选用不锈钢风刀。

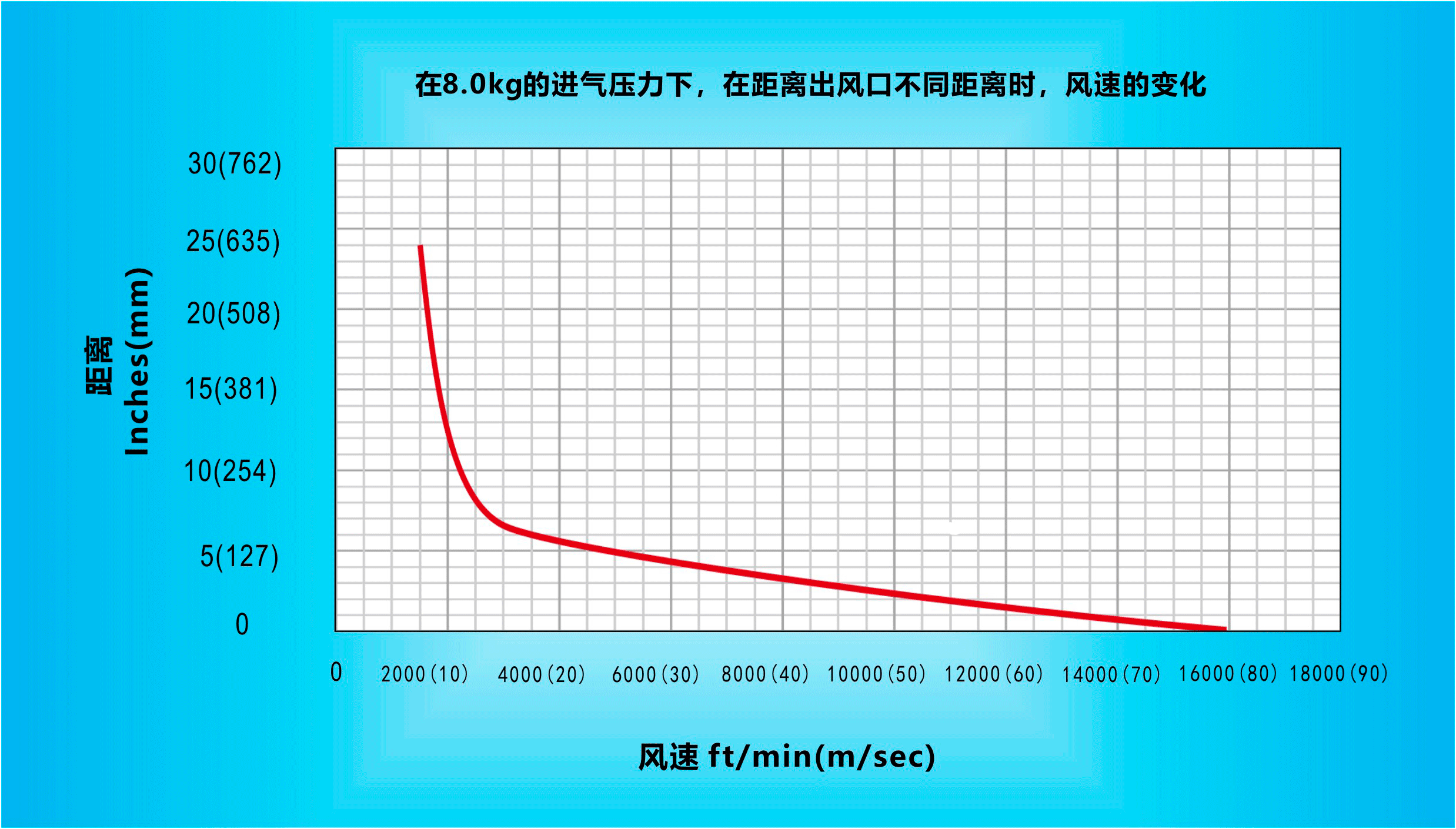

3.Nex Flow标准风刀所吹出气幕的扩散度:

Nex Flow标准风刀所吹出气幕的扩散度.gif

    在风刀出风口的0位置处, 由于此时没有环境空气被引流,故风幕的强度最大, 但风量最小,风幕厚度也最小, 随着距离越来越远,风幕强度逐渐减弱, 但风量逐渐增大,风幕厚度也同步增大。




4.Nex Flow标准风刀性能参数:


备注:上表耗气量的单位为SCFM(标准立方英尺/分钟)或SLPM(标准升/分钟),标准升是指空气在常温常压下的状态,即是折算为空气被压缩前的体积大小。











5.工作压力要求及耗气量参数:

      在5.5Kg的进气压力下,标准风刀每英寸(25.4mm)每分钟的耗气量为96.3标准升。(标准升SLPM是指空气在常温常压下的状态, 即以上所示耗气量是指被折算为空气被压缩前的体积大小。)


6.Nex Flow标准风刀的优势:

  •  纳克斯(Nex Flow)标准风刀采用的是“全气流”设计,即风刀宽度与其吹出气幕的宽度完全一样。  风刀背面有安装及连接螺孔,可任意组合长度,并且是无缝连接。对于需要经常变换风幕宽度的应用,采用拼接的方式,则可以根据具体需求,开启一个或多个风刀,以最大限度的节约能源。

  •  所有纳克斯(Nex Flow标准风刀内部用以产生0.05mm气幕宽度的长条垫片的材质为不锈钢,并且风刀内部无任何可移动部件和可磨损部件,产品使用寿长达10年以上。

  •  纳克斯(Nex Flow)标准风刀的工作噪音很低,完全满足国际OSHA环境噪音标准要求。

  •  提供5年质保。


7.Nex Flow标准风刀的应用:

      纳克斯(Nex Flow)标准风刀所吹出的气幕,主要用作气幕隔离的用途,如图:纳克斯(Nex Flow)标准风刀装在相机保护罩上,通过标准风刀吹出的压缩空气气幕,形成一个气幕墙,隔离外部的空气进入镜片内,从而保持相机镜片的干净和干燥。


 纳克斯(Nex Flow)标准风刀的应用.gif


8.Nex Flow标准风刀型号与尺寸:


Nex Flow标准风刀侧面图.gif

Nex Flow标准风刀背面图.gif
